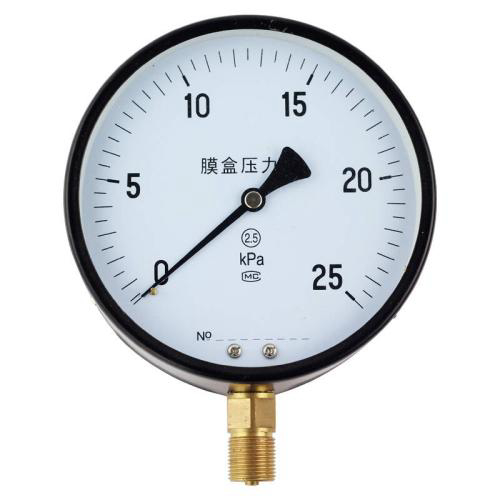

YE-100、150膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現(xiàn)場指示。
型號
精度等級
測量范圍 pa
結構特點
接頭螺紋
YE-100YE-150
2.5
正壓 0~1000 1600 25004000 600010000 16000 2500040000 ?60000負壓 -1000~0 同正壓正負壓-500~500 -800~800-1200~1200 -2000~2000-3000~3000 -5000~5000-8000~8000 12000~12000-20000~20000-30000~30000
徑向
M20×1.5
YE-100ZTYE-150ZT
軸向帶前邊
結構原理
? ? 由測量系統(tǒng)(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。? ? 膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產(chǎn)生相應的彈性變形，再經(jīng)拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。?
